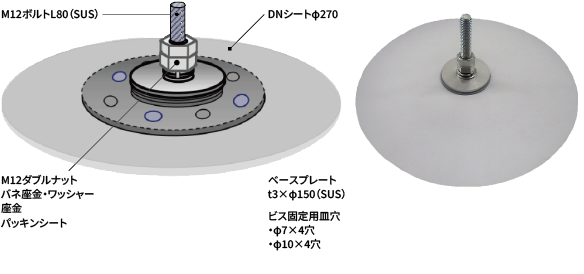

■ DN Solar-FIT® 仕様

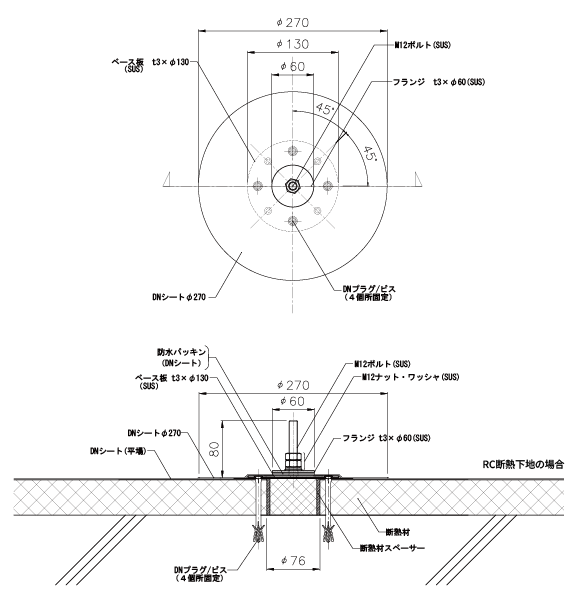

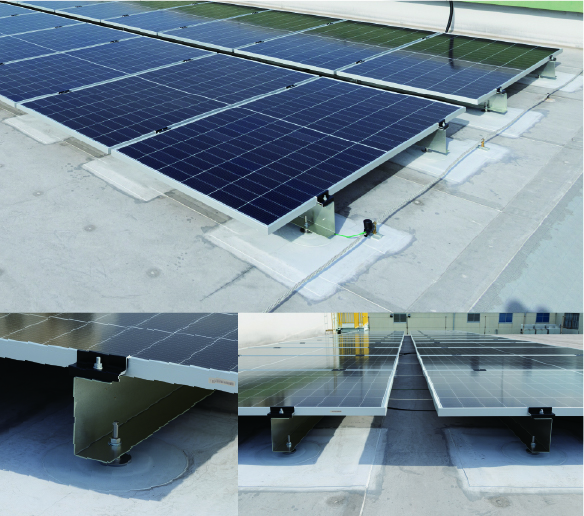

■ DN Solar-FIT® 工法・納まり
※これは工法の一例です。
■ DN Solar-FIT® 屋根防水下地別 設計許容荷重一覧
| 屋根防水下地 | 荷重方向 | 設計許容荷重［N/個所］ | 備考 |
|---|---|---|---|
| RC下地 断熱材 非断熱～50mm |
引張 |
3,300 | 断熱仕様の場合 断熱スペーサー有 ビス：コンクリート用φ6・φ8 樹脂プラグ・ビス4本固定 |
圧縮 |
4,000 | ||
水平引張 |
1,100 | ||
| 金属デッキ下地 （t1.2mm） 断熱材 25～50mm |
引張 |
3,500 | 断熱仕様の場合 断熱スペーサー有 ビス：φ7専用セルフタップ ビス4本固定 |
| 圧縮 |
2,200 | ||
| 水平引張 |
1,100 | ||
| 軽量鉄骨耐火 （母屋t2.3mm） スミルーフ35mm |
引張 |
2,200 | 断熱仕様の場合 断熱スペーサー無 ビス：鋼材t2.3mm厚用 φ6専用セルフタップ ビス2本固定 |
| 圧縮 |
1300 | ||
| 水平引張 |
700 |
※「許容荷重は各種試験結果からアンカーの塑性変形強度以下の値でかつ安全率３以上を確保しています」。
